12μm 256 × 192 USB izlazni kompaktni termički modul

Broj modela

SG - HTM02U2 - T9

SG - HTM02U2 - T15

Termalni modul

Senzor slike

Vox neohlađeni žarišni avion

Maks. Rezolucija

256 × 192

Brzina kadrova

Podesivo, 25Hz do 50Hz

Interval piksela

12μm

Waveband odgovora

8μm do 14 μm

Netd

≤ 40mk (@ 25 ° C), f # = 1,0

Objektiv (žarišna dužina)

9,7mm

15.4mm

F broj

F1.0

F1.0

IFOV

1.2MRAD

0,8Mrad

Vidno polje (H × V)

18.1 ° × 13.6 °

11.4 ° × 8.6 °

Min. Udaljenost fokusiranja

2m

5m

Mjerenje temperature

Temperaturni raspon

- 20 ° C ~ + 150 ° C & 100 ° C ~ 550 ° C

Tačnost temperature

Maks. (± 2 ° C, ± 2%) na temperaturi okoline 25 ° C i temperaturom objekta iznad 0 ° C

Udaljenost temperature

(Na osnovu 0,65 × 0,65m)

10m (najudaljenije)

15m (najudaljenije)

Pravilo termografije

3 tipove pravila mjerenja temperature, 21 pravila (10 bodova, 10 regija i 1 linije)

Izlaz podataka

16bit Temperaturni podaci

Prikaz slike

Podešavanje kontrasta

Da

Podešavanje svjetline

Da

Palete

15 paleta podesivih boja, zadana bijela vruća

FFC (ravna polja korekcija) režim

Automatski, ručni, vanjska korekcija

DDE

Da

Opći

Hardversko sučelje

USB2.0 FPC

Snaga

DC 5V ± 5%

Potrošnja energije

≤0.5w

Vibracija i šok

Vibracija: sinusoidna vibracija, 20 m / s ², 3 - osovina

Shock: Polu sinusni val, 30 g / 11 ms, 3 - osovina 6 - put

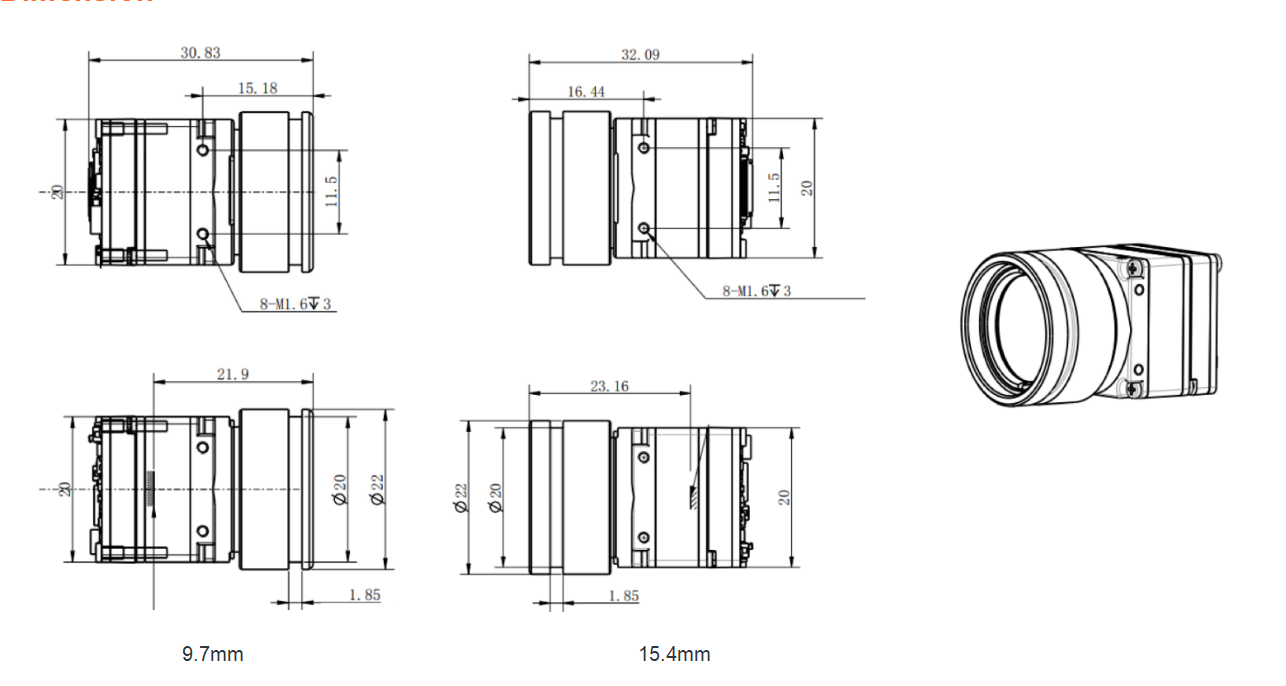

Dimenzija

30,83 mm * 20mm * 20mm

32.09mm * 20mm * 20mm

Težina

≤20g

≤22g

Radna temperatura

- 40 ° C ~ 60 ° C
