12μm 640 × 512 USB (CVBS / tip - C / MIPI opcionalno) Kompaktni temp mjerni toplotni modul

Broj modela

SG - DTM06U (C, M) 2 - x

SG - DTM06U (C, M) 2 - TX

SG - DTM03U (C, M) 2 - x

SG - DTM03U (C, M) 2 - TX

SG - DTM02U (C) 2 - x

SG - DTM02U (C) 2 - TX

Termalni modul

Senzor slike

Neohlađeni vox mikrobolometar

Interval piksela

12μm

Waveband odgovora

8μm do 14 μm

Maks. Rezolucija

640 × 512

384 × 228

256 × 192

Brzina okvira (FPS)

50

25

50

25

50

25

Objektiv (žarišna dužina)

9.1 / 13/19 / 25mm

9.1 / 13 mm

4/7 / 10mm

F broj

F1.0 / F1.0 / F1.1 / F1.2

F1.0

F1.0

Vidno polje (H × V)

45.9 ° × 36.9 ° / 32.9 ° × 26.6 ° /

22.6 ° × 18.2 ° / 17.3 ° × 13.8 °

28.7 ° × 21.7 ° / 20.1 ° × 15.1 °

46.8 ° × 34.1 ° / 24.6 ° × 18.5 ° / 16.9 ° × 12.8 °

Temp mjerenje

N / a

Podrška

N / a

Podrška

N / a

Podrška

Mjerenje temperature

Temperaturni raspon

LT režim: - 20 ° C ~ + 150 ° C; HT režim: 0 ° C ~ + 550 ° C

Greška mjerenja

Maks. (± 2 ° C, ± 2%); Operativni temp: - 20 ° C ~ + 50 ° C

Prikaz slike

Podešavanje slike

Svjetlina, kontrast, oštrina

Poboljšanje detalja

Podrška

Dobijati

Automatski / Priručnik

Smanjenje buke

2D / 3D

Prevrnuti

Podrška

Ogledalo

Podrška

Pseudo - boja

18 paleta podesivih boja

Crosshair

Prikaz / nestajanje / sakrij

Obrada slike

Korekcija nukle, digitalni filter za buku, DDE

Video

Video izlaz

UVC / BT.656 / MIPI / LVDS / CVBS

UVC / CVBS

Sučelje za proširenje

USB / MIPI / CVBS / tip - C

USB / CVBs / tip - c

Serijska komunikacija

Uart serijski port

Opći

Snaga

DC 4.5 ~ 5.5V; CVBS: DC 4.5-20V

Potrošnja energije

≤0.7w@25 ooc

≤0.7w@25 ooc

≤0.55w@25 ooc

Radna temperatura

- 40 ° C ~ 70 ° C

Temperatura skladištenja

- 40 ° C ~ 80 ° C

Radna vlaga

≤95% RH (Non - Kondenzuiranje)

Šok

6.06G nasumično, 3 - osi, sine val vibracije

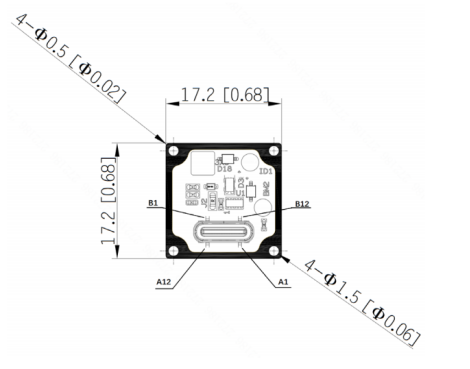

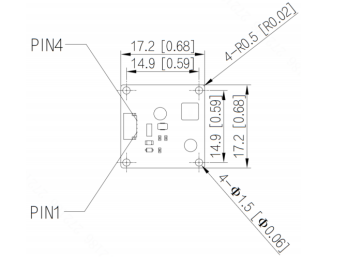

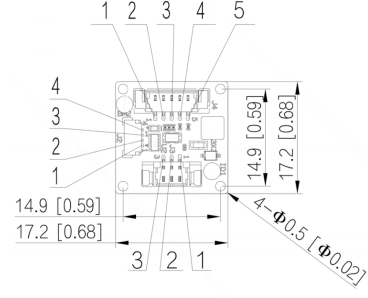

Dimenzija

17.3mm * 17.3mm * 10,8 mm (bez rezervnih dijelova za repnu ploču za leće)

Težina

5G (bez rezervnih dijelova za repnu ploču sa sočivom)
