12um 640x512 USB izlazni kompaktni termički modul
|
Broj modela |
SG - HTM06U2 - T9 |
SG - HTM06U2 - T15 |
SG - HTM06U2 - T19 |
SG - HTM06U2 - T25 |
|
Termalni modul |
||||
|
Senzor slike |
Vox neohlađeni žarišni avion |
|||
|
Maks. Rezolucija |
640 × 512 |
|||
|
Brzina kadrova |
Podesivo, 6Hz do 30Hz |
|||
|
Interval piksela |
12μm |
|||
|
Waveband odgovora |
8μm do 14 μm |
|||
|
Netd |
≤ 40mk (@ 25 ° C), f # = 1,0 |
|||
|
Objektiv (žarišna dužina) |
9.1mm |
15mm |
19mm |
25mm |
|
F broj |
F1.0 |
F1.0 |
F1.0 |
F1.0 |
|
IFOV |
1.3Mrad |
0,8Mrad |
0,6Mrad |
0,48Mrad |
|
Vidno polje (H × V) |
48.3 ° × 38.6 ° |
29.3 ° × 23.4 ° |
22.8 ° × 18.4 ° |
17.46 ° × 14.01 ° |
|
Min. Udaljenost fokusiranja |
2m |
5m |
7m |
8m |
|
Mjerenje temperature |
||||
|
Temperaturni raspon |
- 20 ° C ~ + 150 ° C & 100 ° C ~ 550 ° C |
|||
|
Tačnost temperature |
Maks. (± 2 ° C, ± 2%) na temperaturi okoline 25 ° C i temperaturom objekta iznad 0 ° C |
|||
|
Udaljenost temperature (Na osnovu 0,65 × 0,65m) |
10m (najudaljenije) |
15m (najudaljenije) |
20m (najudaljenije) |
25m (najudaljenije) |
|
Pravilo termografije |
3 tipove pravila mjerenja temperature, 21 pravila (10 bodova, 10 regija i 1 linije) |
|||
|
Izlaz podataka |
16bit Temperaturni podaci |
|||
|
Prikaz slike |
||||
|
Podešavanje kontrasta |
Da |
|||
|
Podešavanje svjetline |
Da |
|||
|
Palete |
15 paleta podesivih boja, zadana bijela vruća |
|||
|
FFC (ravna polja korekcija) režim |
Automatski, ručni, vanjska korekcija |
|||
|
DDE |
Da |
|||
|
Opći |
||||
|
Hardversko sučelje |
USB2.0 FPC |
|||
|
Snaga |
DC 5V ± 5% |
|||
|
Potrošnja energije |
≤0.55W |
≤0.55W |
≤0.55W |
≤0.65W |
|
Vibracija i šok |
Vibracija: sinusoidna vibracija, 20 m / s ², 3 - osovina Shock: Polu sinusni val, 30 g / 11 ms, 3 - osovina 6 - put |
|||
|

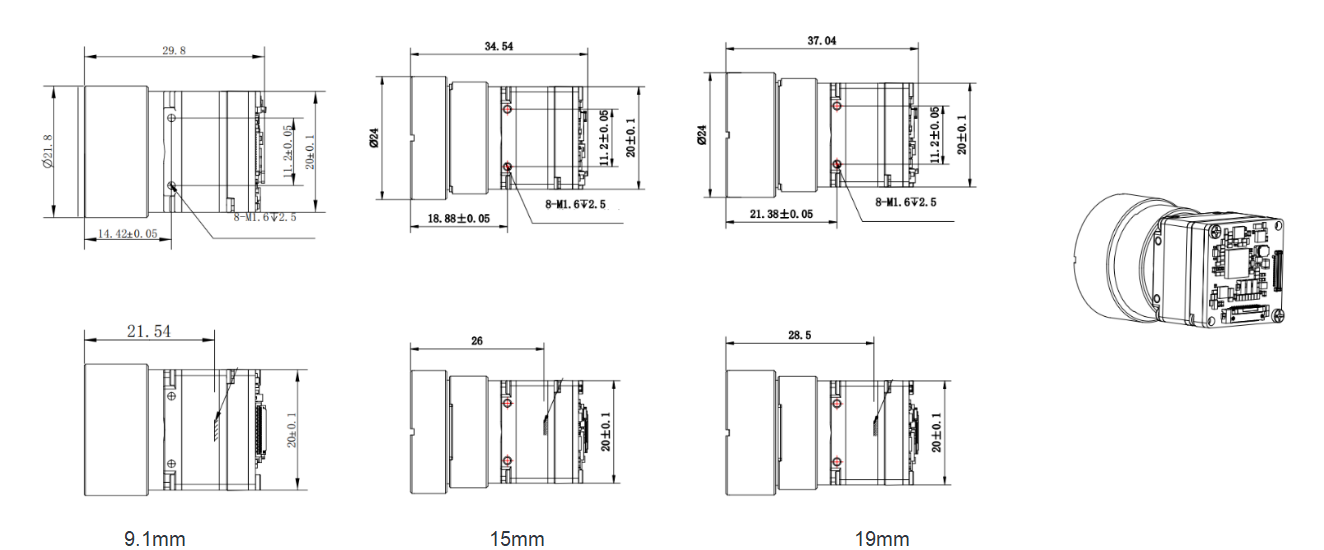

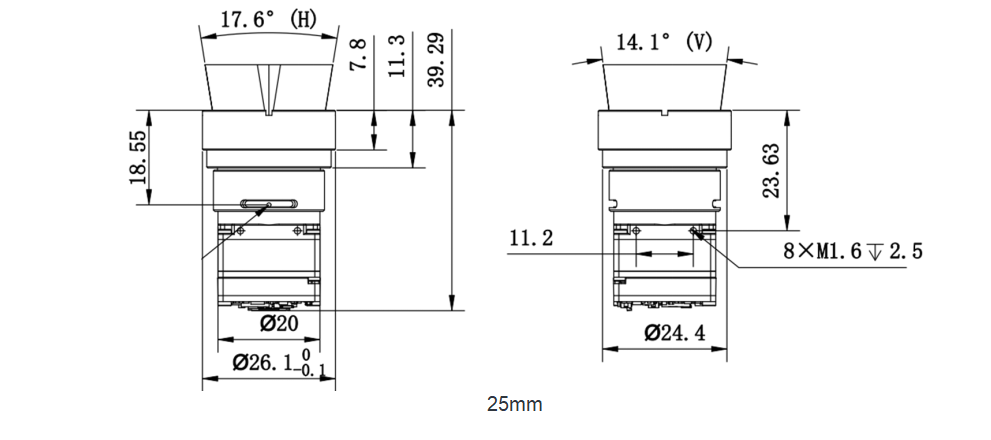

Dimenzija (mm) |
29,8 * 20 * 20mm |
34.54 * 20 * 20mm |
37.04 * 20 * 20mm |
39.29 * 20 * 20mm |
|
Težina |
≤22g |
≤28G |
≤32g |
≤33g |
|
Radna temperatura |
- 40 ° C ~ 70 ° C |
|||
