12um 640x512 USB (CVBS / tip - C / MIPI) Izlazni kompaktni termički modul

Broj modela

SG - VTM06U (C, M) 2 - x

SG - VTM03U (C, M) 2 - x

Termalni modul

Senzor slike

Vox neohlađeni žarišni avion

Maks. Rezolucija

640 × 512

Brzina kadrova

≤50Hz

Interval piksela

12μm

Waveband odgovora

8μm do 14 μm

Netd

≤ 50mk (@ 300K), F # = 1,0

Objektiv (žarišna dužina)

9.1 / 13/19/25 / 35mm

9.1 / 13/25 / 35mm

F broj

F1.0

F1.0

Vidno polje (H × V)

45.8 ° × 37.3 ° / 32.9 ° × 26.6 ° / 22.6 ° × 18.2 ° /

17.3 ° × 13.8 ° / 12.5 ° × 10.0 °

28.7 ° × 21.7 ° / 20.1 ° × 15.1 ° /

10,5 ° × 7,9 ° / 7,5 ° × 5,6 °

Prikaz slike

Digitalni zum

1 ~ 8x

Korekcija slike

Ispravljanje zatvarača

Svjetlina i kontrast

Auto

Palete boja

Bijela toplina, crna toplina, željezo crveno, duga

Proces slike

Korekcija ne - ujednačenosti, digitalno filtriranje za smanjenje buke, poboljšanje digitalnog detalja

Video

Video format

USB izlaz prema zadanim postavkama, CVBS / tip - C / MIPI za opcionalno

Hardversko sučelje

9pin USB ili CVBS, 20pin mipi

Opći

Snaga

DC 4.5V ~ 18V (prenaponski, podvukli, zaštitu od obrnutog unosa)

Potrošnja energije

≤1.2W

Radna temperatura

- 20 ° C ~ 55 ° C

Temperatura skladištenja

- 45 ° C ~ 60 ° C

Vlaga

5 ~ 95%, ne kondenzacija

Vibracija - otporna na

6.06G, slučajna vibracija, svi aksijalni smjerovi

Šok - otporan

Back Peak Sawtooth, 200g / 4ms, 3 - Axis 6 - Put

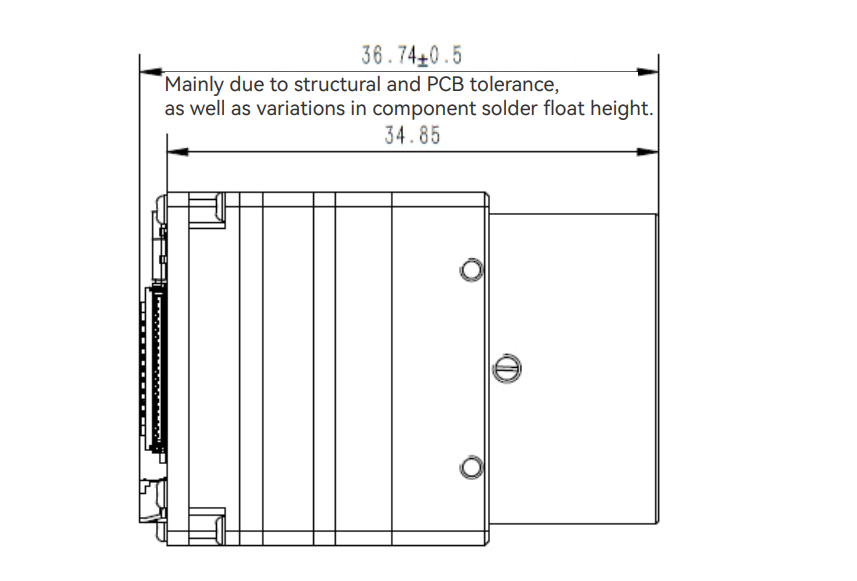

Dimenzija (mm)

38,14 * 25 * 25mm (39,55 * 25 * 25 mm za 9,1 mm objektiv)

Težina

≤42G ± 3G (≤38G ± 3G za 9,1 mm objektiv)
