Modul termalne mrežne kamere 640x512 sa fiksnim objektivom od 25 mm (19 mm, 13 mm)
|
Model |
SG-TCM06N2-25 |
SG-TCM06N2-19 |
SG-TCM06N2-13 |
|
|
Senzor |
Senzor slike |
Nehlađeni VOx mikrobolometar |
||
|
Rezolucija |
640×512 |
|||
|
Frame Rate |
50Hz |
|||
|
Pixel Pitch |
12μm |
|||
|
Spektralni opseg |
8~14μm |
|||
|
NETD |
≤40mK @25°C, F#1.0 |
|||
|
Objektiv |
Premazivanje |
DLC |
||
|
Focal Length |
25mm |
19mm |
13mm |
|
|
Focus |
Manual |
Manual |
Manual |
|
|
Digitalni zum |
8x |
8x |
8x |
|
|
F vrijednost |
F1.0 |
F1.0 |
F1.0 |
|
|
FOV |
17,46°×14,04° |
22,85°×18,37° |
32,91°×26,59° |
|
|
Video |
Kompresija |
H.265/H.264/H.264H/H.264B/MJPEG |
||
|
Audio kompresija |
AAC / MP2L2 |
|||
|
Snimak |
JPEG |
|||
|
Rezolucija |
Glavni tok: 50fps@(1280×1024, 1280×720, 704×576, 704×480) |
|||
|
Brzina prijenosa videa |
4kbps~40Mbps |
|||
|
Mreža |
Mrežni protokol |
IPv4, IPv6, HTTP, HTTPS, TCP, UDP, RTSP, RTCP, RTP, ARP, NTP, FTP, DHCP, PPPoE, DNS, DDNS, UPnP, IGMP, ICMP, SNMP, SMTP, QoS, 802.1x, Bonjour |
||
|
API |
ONVIF, HTTP API, SDK, GB28181 |
|||
|
Mrežna sigurnost |
Autentifikacija korisnika, IP/MAC filtriranje, HTTPS enkripcija, IEEE 802.1X kontrola pristupa mreži |
|||
|
Web Browser |
IE, Edge, Firefox, Chrome |
|||
|
Korisnik |
Do 20 korisnika, 2 nivoa: Administrator, Korisnik |
|||
|
Skladištenje |
Micro SD/SDHC/SDXC kartica (do 1TB) ivica za pohranu, FTP, NAS |
|||
|
Multicast |
Podrška |
|||
|
Inteligencija |
Zaštita perimetra |
Tripwire, Cross Fence Detection, Intrusion |
||
|
Analiza ponašanja |
napušteni objekt, uklanjanje objekata, brzo kretanje, otkrivanje gužve, otkrivanje lutanja, detekcija parkiranja |
|||
|
Događaji |
Detekcija pokreta, Video okluzija, Promjena scene, Detekcija zvuka, Mreža prekinuta, IP sukob, Ilegalan pristup, Anomalija pohrane |
|||
|
Detekcija požara |
Podrška |
|||
|
Interface |
Ethernet |
4PIN Ethernet port, 10M/100M samoprilagođavanje |
||
|
Alarm In/Out |
1/1 |
|||
|
Audio ulaz/izlaz |
1/1 |
|||
|
Kontrolni interfejs |
1x TTL 3.3V (VISCA protokol), 1x RS485 (Pelco protokol) (TTL 3.3V opciono) |
|||
|
Video izlaz |
Mreža i CVBS |
|||
|
Pseudo Color |
Bijelo vruće, crno vruće, fuzija, željezo crveno, itd. 20 opcija |
|||
|
FFC način rada |
Auto / Manual |
|||
|
Podešavanje slike |
Svjetlina, kontrast, oštrina i smanjenje temporalnog šuma |
|||
|
OSD |
Podrška |
|||
|
Flip |
Podrška |
|||
|
Ogledalo |
Podrška |
|||
|
Napajanje |
DC 12V, 1A |
|||
|
Potrošnja energije |
≤2.5W |
|||
|
Uslovi rada |
-30°C~+60°C/20% do 80%RH |
|||
|
Uslovi skladištenja |
-40°C~+70°C/20% do 95%RH |
|||
|
1. nivo zaštite objektiva |
IP67 |
|||
|

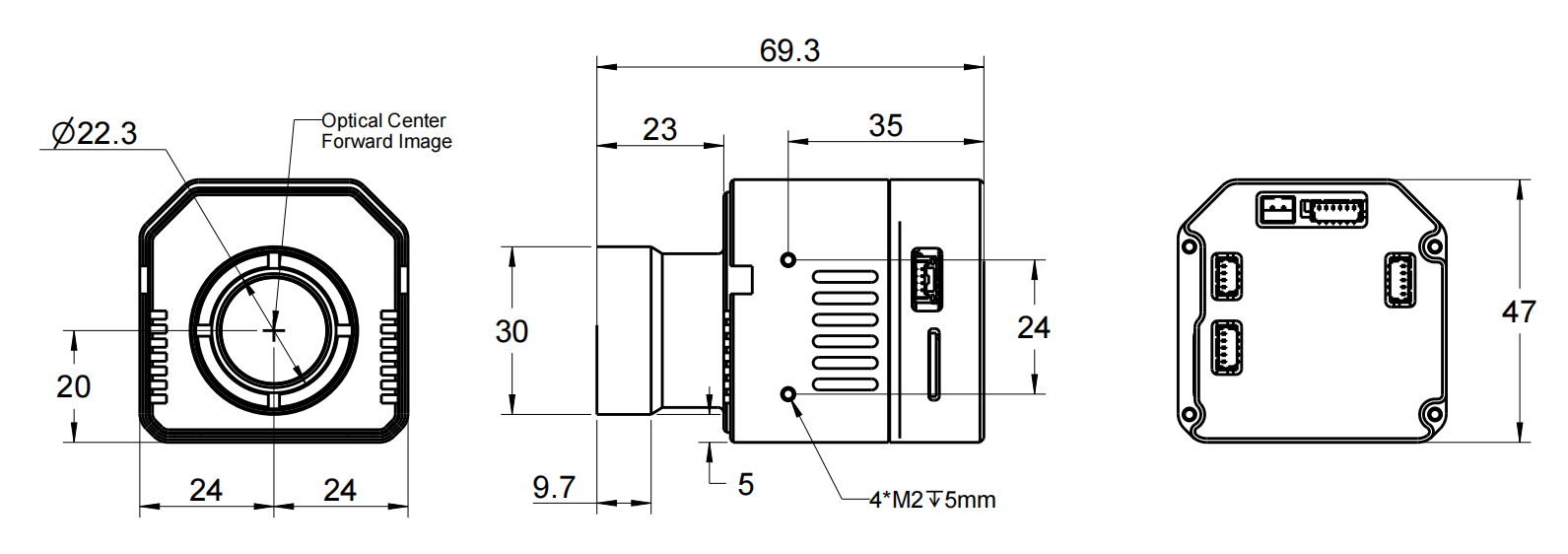

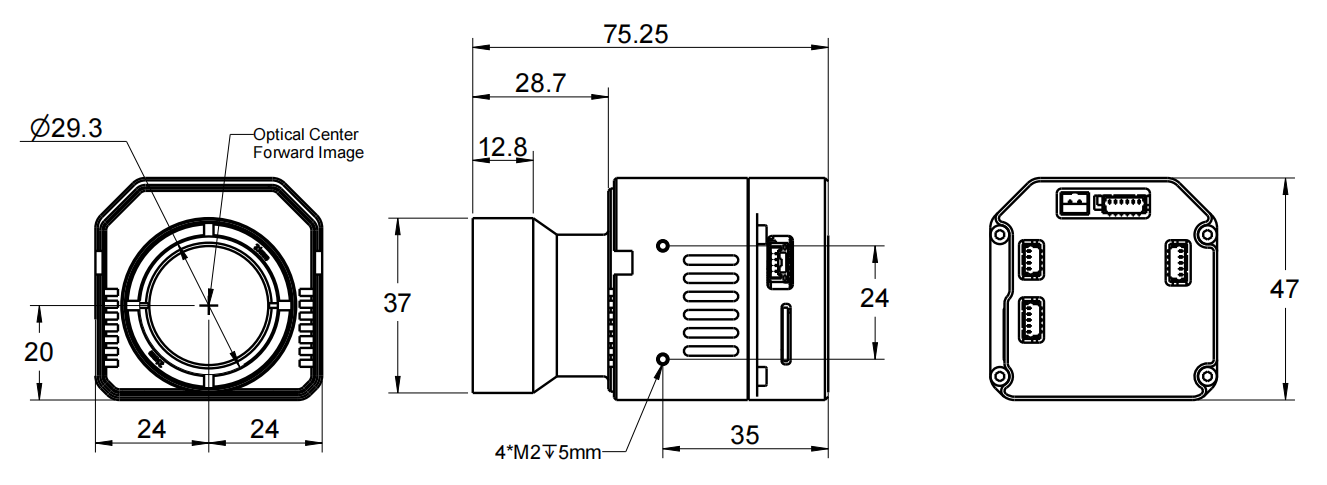

Dimenzije (D*Š*V) |
75,3*48*47 mm |
69,3*48*47 mm |
63*48*47mm |
|
|
Težina |
Pribl. 200g |
Pribl. 177g |
Pribl. 156g |
|
DRI Distance
Cilj: Ljudska veličina je 1,8m×0,5m (kritična veličina je 0,75m), veličina vozila je 1,4m×4,0m (kritična veličina je 2,3m); Veličina vatre je 0,13m×0,13m (kritična veličina je 0,13m).
Udaljenosti detekcije, prepoznavanja i identifikacije cilja izračunavaju se prema Johnsonovim kriterijima.
Preporučene udaljenosti detekcije, prepoznavanja i identifikacije su sljedeće:
|
Objektiv |
Detct |
Rprepoznati | Identify | |||||||
|
Vozilo |
Ljudski |
Vatra |
Vozilo |
Ljudski |
Vatra |
Vozilo |
Ljudski |
Vatra |
||
|
13mm |
1661m (5449 stopa) |
542m (1778ft) |
94m (308 stopa) |
415m (1362ft) |
135m (443ft) |
23m (75 stopa) |
208m (682ft) |
68m (223ft) |
12m (39 stopa) |
|
|
19mm |
2428m (7966 stopa) |
792m (2598ft) |
137m (499 stopa) |
607m (1991ft) |
198m (650ft) |
34m (112 stopa) |
303m (994ft) |
99m (325ft) |
17m (56 stopa) |
|
|
25mm |
3194m (10479 stopa) |
1042m (3419ft) |
181m (594 stopa) |
799m (2621ft) |
260m (853ft) |
45m (148 stopa) |
399m (1309ft) |
130m (427ft) |
23m (75 stopa) |
|
